Токарный автомат продольного точения с ЧПУ 1М112

Стоимость По запросу

Наличие В наличие

Диаметр обработкидо 12 мм

Производство Россия

Описание оборудования

На токарных автоматах швейцарского типа резцовые модули жёстко закреплены на инструментальной каретке. Станки оснащены защитой зоны резания кабинетного типа. Отличаются высокой точностью, компактностью конструкции, простотой в обслуживании и удобством эксплуатации.

На токарных автоматах можно производить обработку прутков диаметром до 12 мм: обточку цилиндрических, конических и криволинейных поверхностей, подрезку торца, прорезку канавок на наружных и внутренних поверхностях, центрирование, сверление, нарезание резьбы, отрезку и т.д. Выполнение таких операций как поперечное сверление, фрезерование, контрсверление возможно на станках с контршпинделем и приводным инструментом.

Передняя бабка: Станок оснащён подвижным мотор-шпинделем и цанговым патроном с пневматическим приводом. Оснащены одним комплектом цанг состоящим из шпиндельной и люнетной цанги.

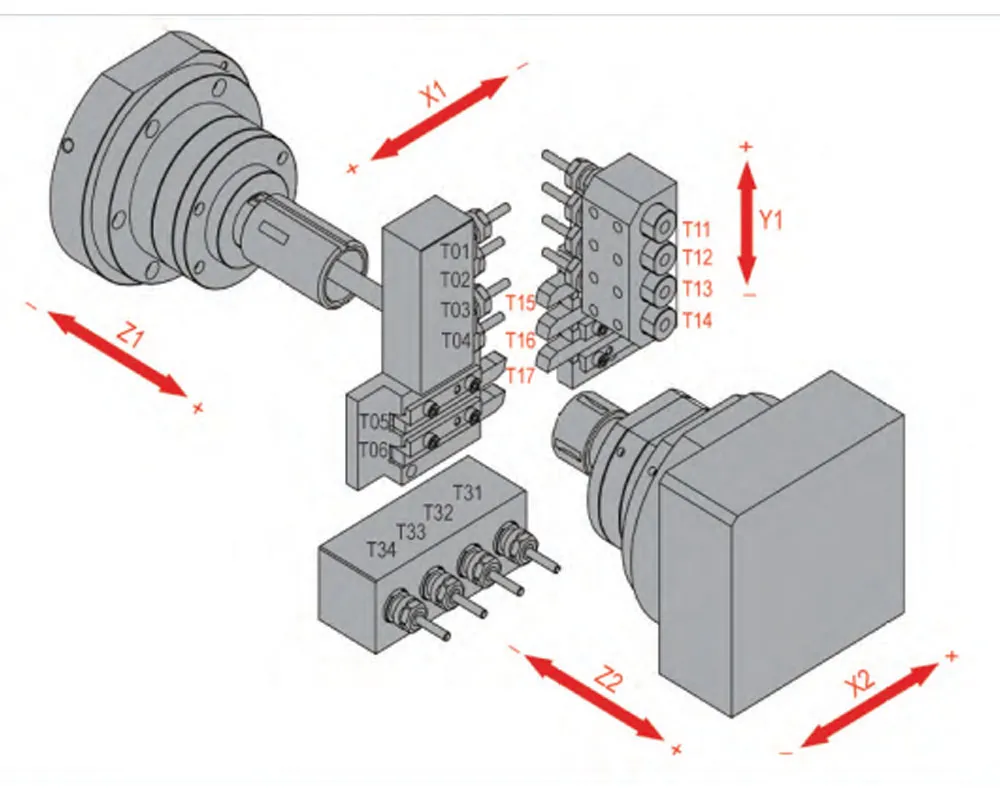

Инструмент: В стандартной комплектации станок оснащён 5-ю резцовыми блоками Т5-Т6, Т15-Т17 (□10□×5), 5 не приводных осевых инструмента T11-T14 4 Ø7 ER11 для основного шпинделя и противошпинделя, блок не приводных осевых инструментов для контр шпинделя Т31-Т34 Ø7 ER11. Блок радиальных приводных инструментов Т1-Т4 цанги ER11, дополнительный блок приводных осевых инструментов для контр шпинделя Т31-Т33 (2 или 3) Ø22 ER16. Блок приводных осевых инструментов для контршпинделя может быть оснащен Угловым блоком ER16 или оправкой для дисковой пазовой фрезы.
Противошпиндель: Станки оснащены противошпинделем. В комплекте одна цанга.
Устройство подачи прутка: Станок может быть оснащён автоматическим устройство подачи прутка для автоматизации производственного процесса.

No.	Наименование	Маркировка	Размер	Номер для заказа
1	Шпиндельная цанга (Стандартная комплектация)	Ц30-ОШ	Ø1~ Ø26	Ц25-64/ Ø ×
2	Люнетная цанга (Стандартная комплектация)	ЛЦ30	Ø 1~ Ø 26	ЛЦ223/ Ø ×
3	Не приводной осевой основного шпинделя (Стандартная комплектация)	ER16（T21~T24）	Ø 1~ Ø 20	ER20/ Ø ×
4	Не приводной осевой контр шпинделя (Стандартная комплектация)	ER16（T31~T34）	Ø 1~ Ø 22	ER16/ Ø ×
5	Радиальный приводной инструмент (Опция)	ER11/16（T11~T14/15）	Ø 1~ Ø 20	ER16/ Ø× ER20/ Ø×
6	Осевой приводной/не приводной инструмент	ER16（T31~T34）	Ø 1~ Ø 20	ER16/ Ø ×
7	Осевой не приводной (приводной опция) инструмент	ER16（T31~T34）	Ø 1~ Ø 20	ER16/ Ø ×

Технические характеристики

№	Наименование			Значение	Ед.
1	Диаметр отверстия в шпинделе			16	мм
2	Максимальный диаметр обработки			12	мм
3	Максимальная длинна обработки			30 (2,5Ø)	мм
4	Максимальная длинна обработки с направляющей втулкой			180
5	Максимальная частота вращения			12000	мин^-1
6	Мощность шпинделя			1,5/1,5	кВт
7	Максимальный диаметр сверления			7/6	мм
8	Максимальная нарезаемая резьба			M6/М5	мм
9	Инструменты	Фиксированный инструмент для обр. внешнего диаметра.		5
		Кол-во осевого не приводного инстр.		4
		Инструмент для обр в контр шпинделе.		4
		Радиальный приводной инструмент		4
10	Сечение хвостовика инструмента		□10×5		мм
11	X1, Y1, Z1, X2, Z2 Мин. перемещение			0,001	мм
12	Точность повторного позиционирования			0,003
13	X2, Y1, Z2 Ускоренная подача			24	м/мин
14	X1, Y2, Z1 Ускоренная подача			24	м/мин
15	X1, Y1, Z1, X2, Z2 Мощность двигателей подачи			0,75	кВт
16	Мощность двигателей приводного инструмента			0,75	кВт
17	Максимальная частота вращения приводного инструмента			6000	мин^-1
18	Мощность насоса подачи СОЖ			0,25	кВт
19	Габаритные размеры		2100×1100×1770		мм
20	Вес станка			≈1800	кг

Комплектация и основные узлы

Комплектация станка формируется под задачу заказчика. Ниже показаны основные узлы и системы, которые входят в базовое решение или добавляются по техническому заданию.

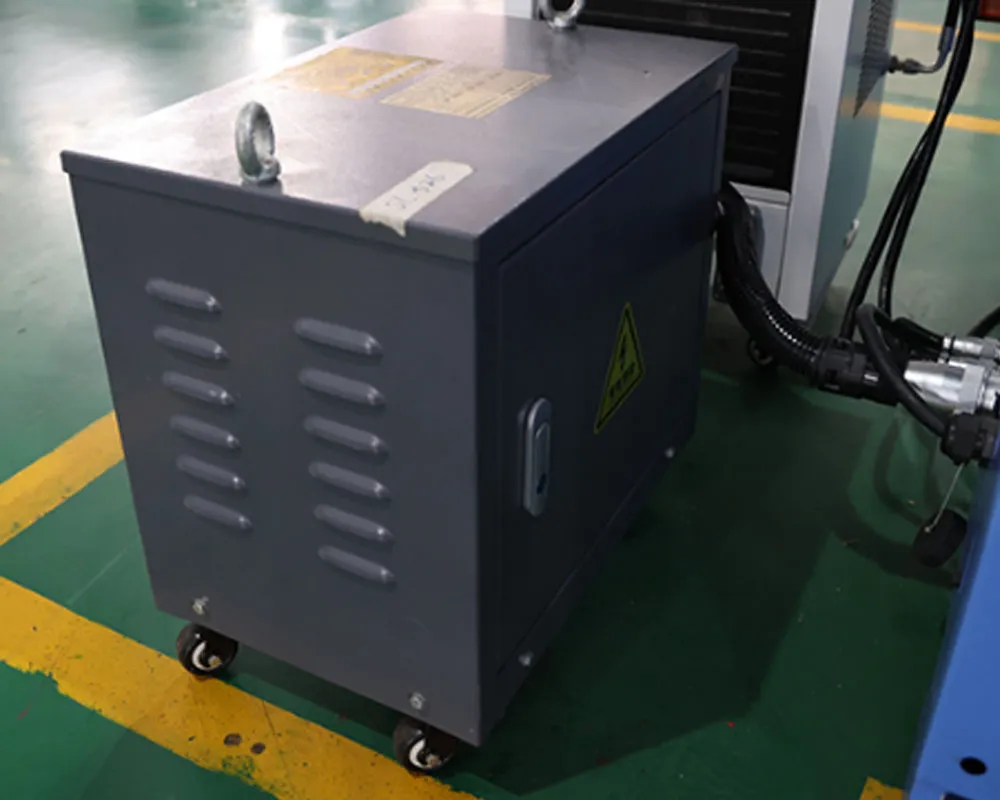

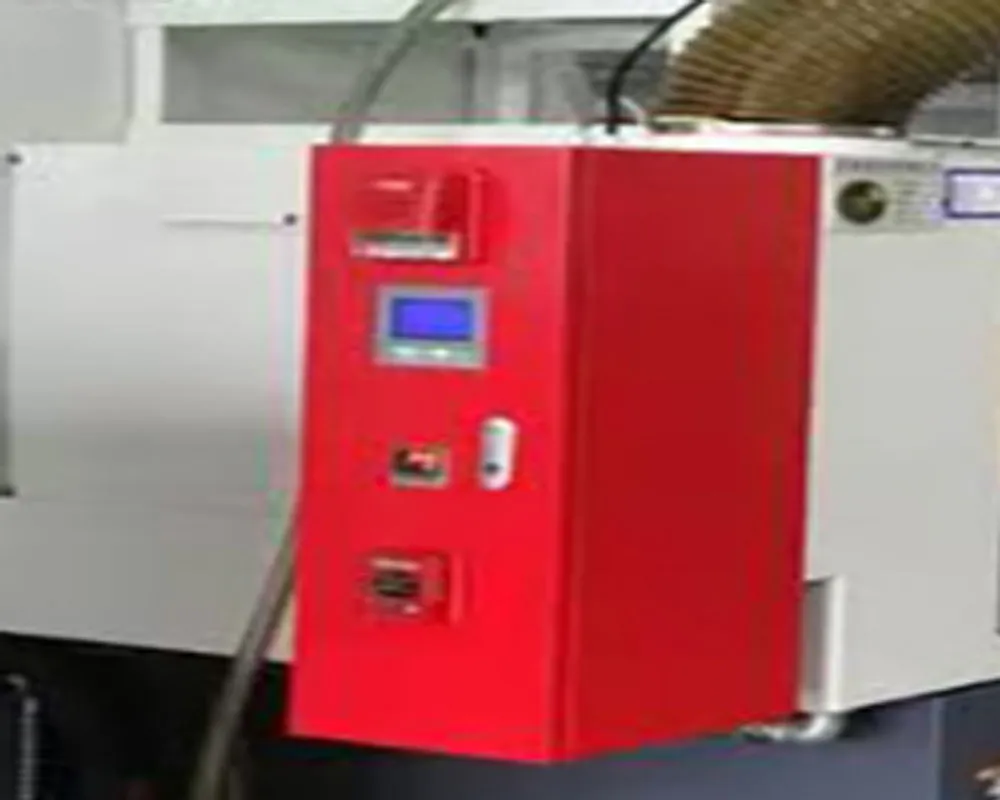

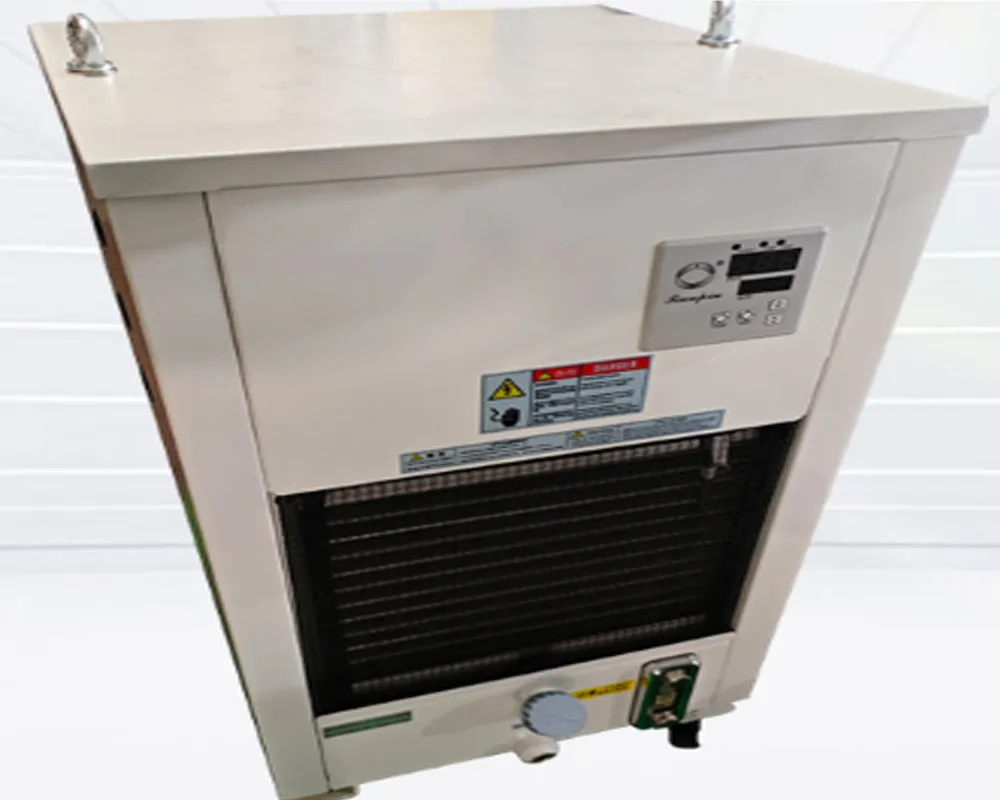

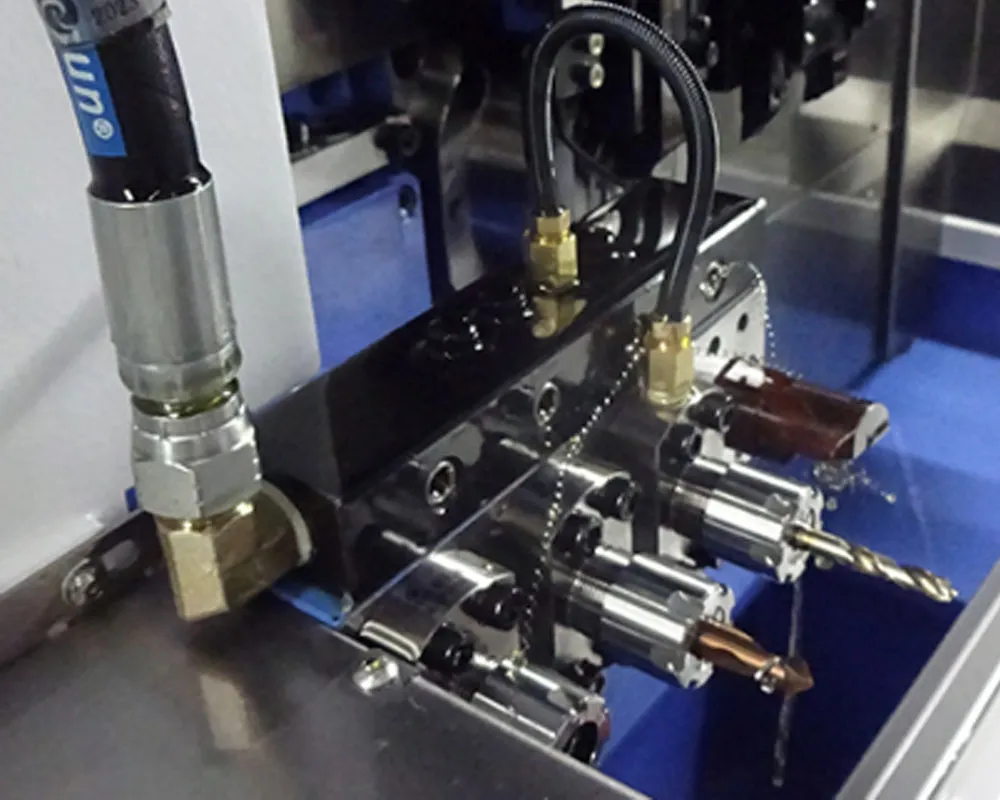

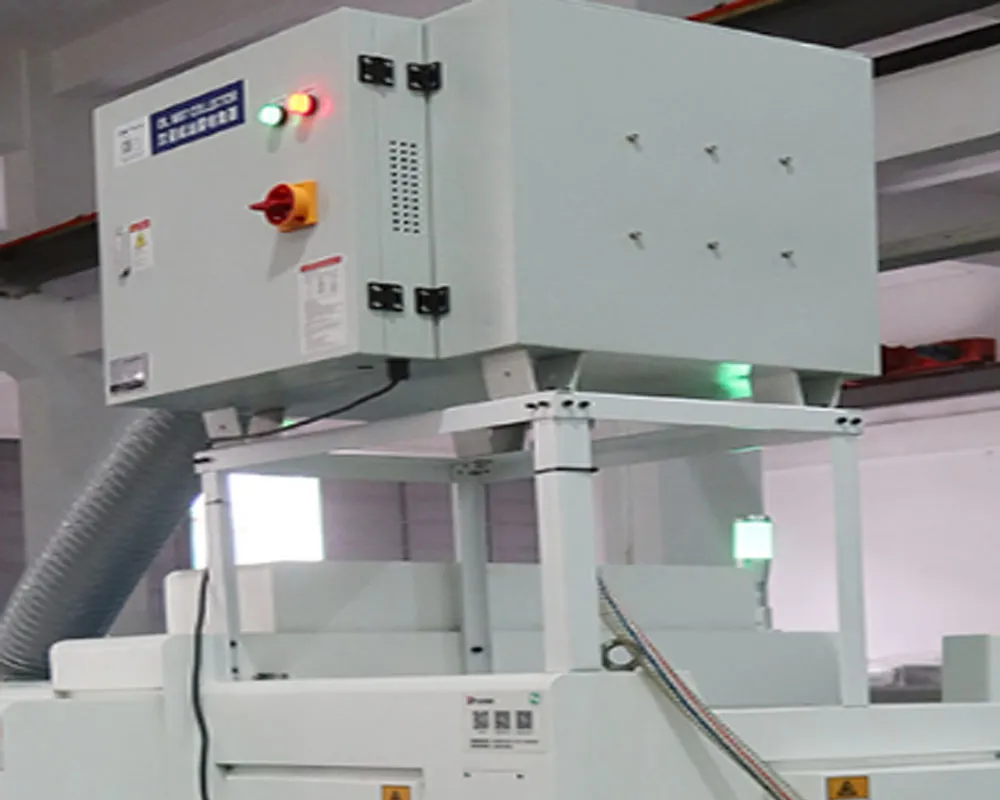

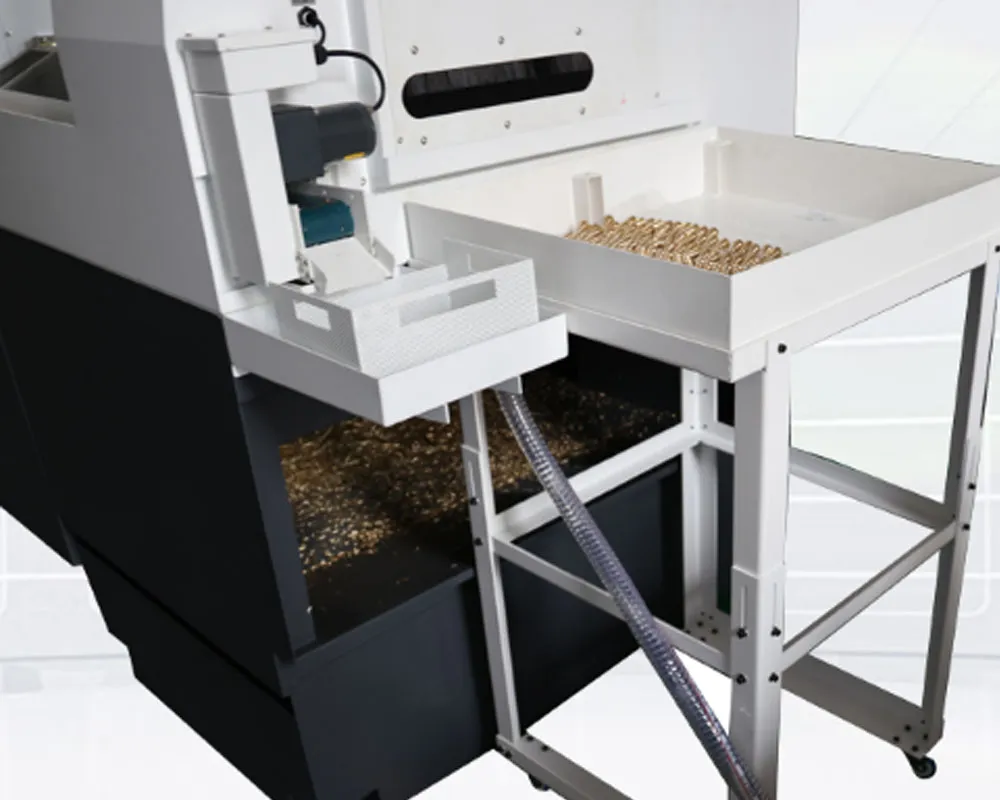

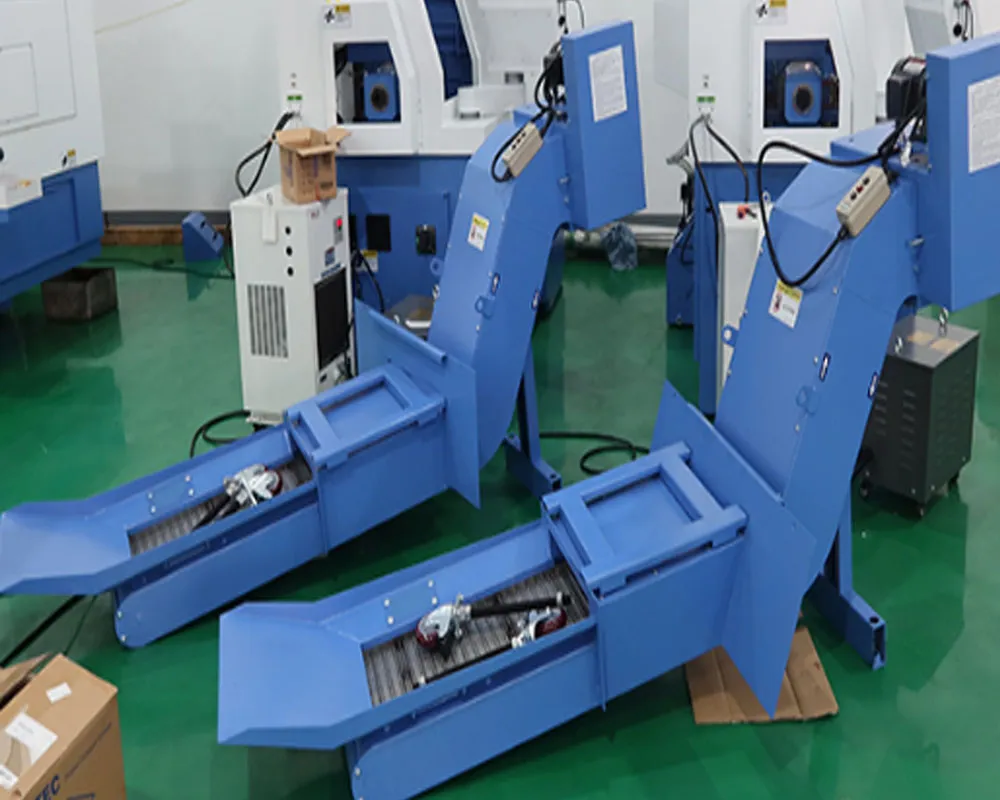

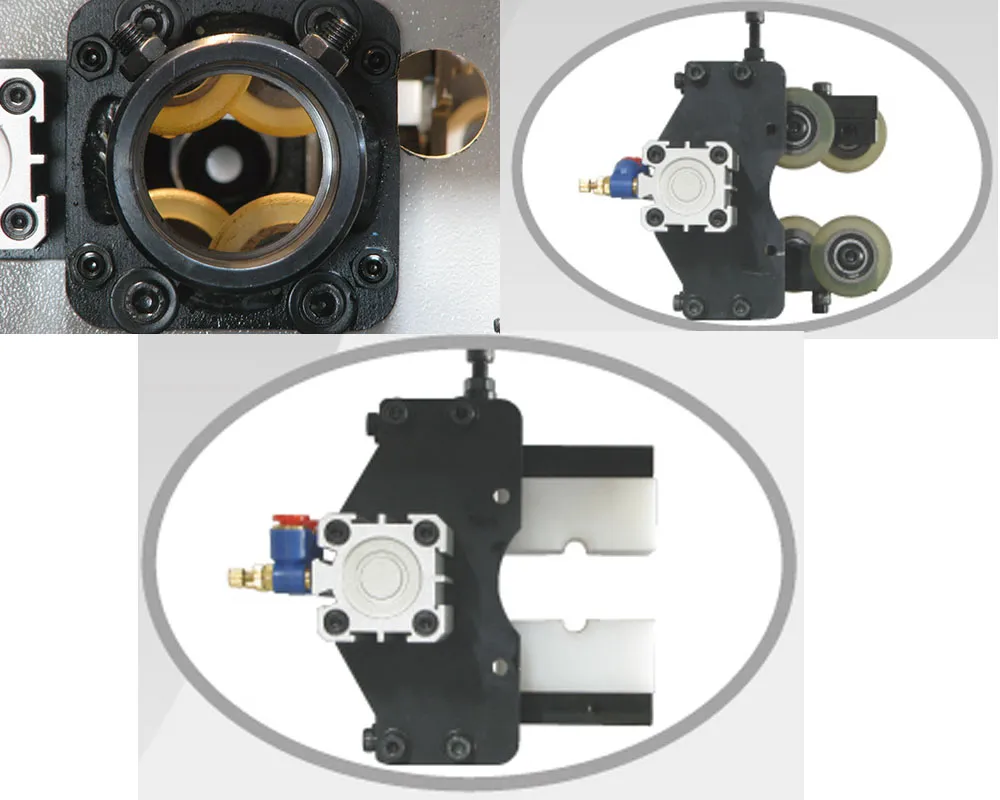

Устройства гашения вибрации

Устройства гашения вибрации устанавливаются в базовой комплектации

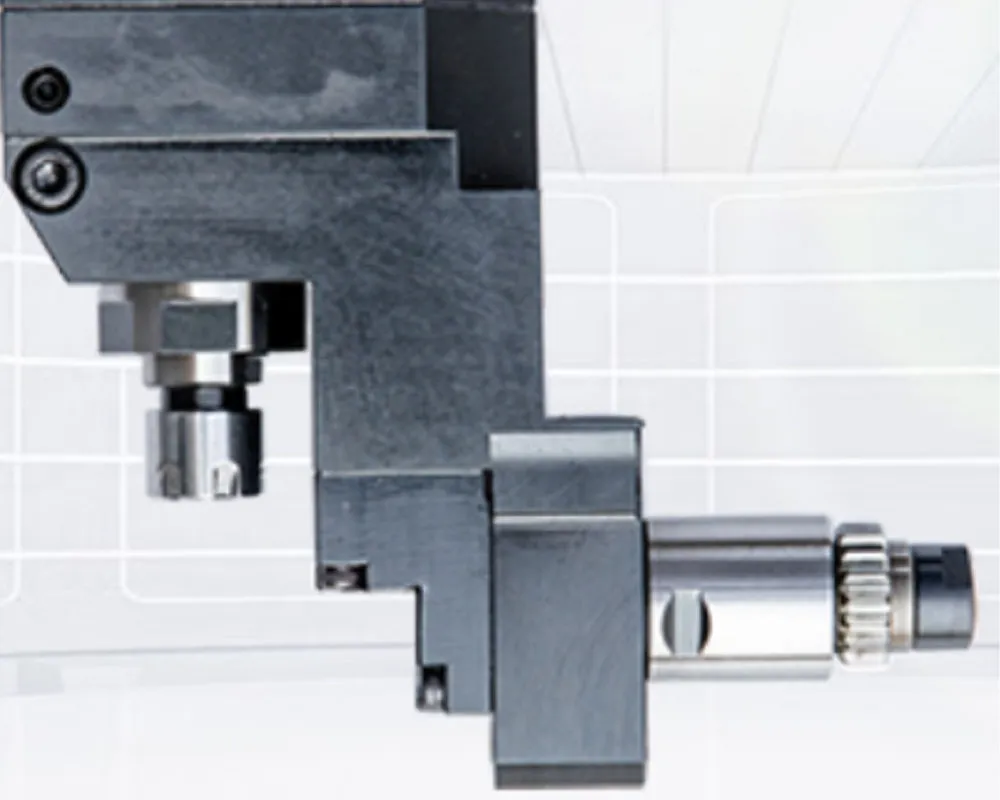

Радиальный приводной блок

Радиальный приводной блок 02-2002 (вертикальный) для осевой группы инструментов контршпинделя Т31-Т34.
Цанга ER11
Частота вращения 6000 мин-1.

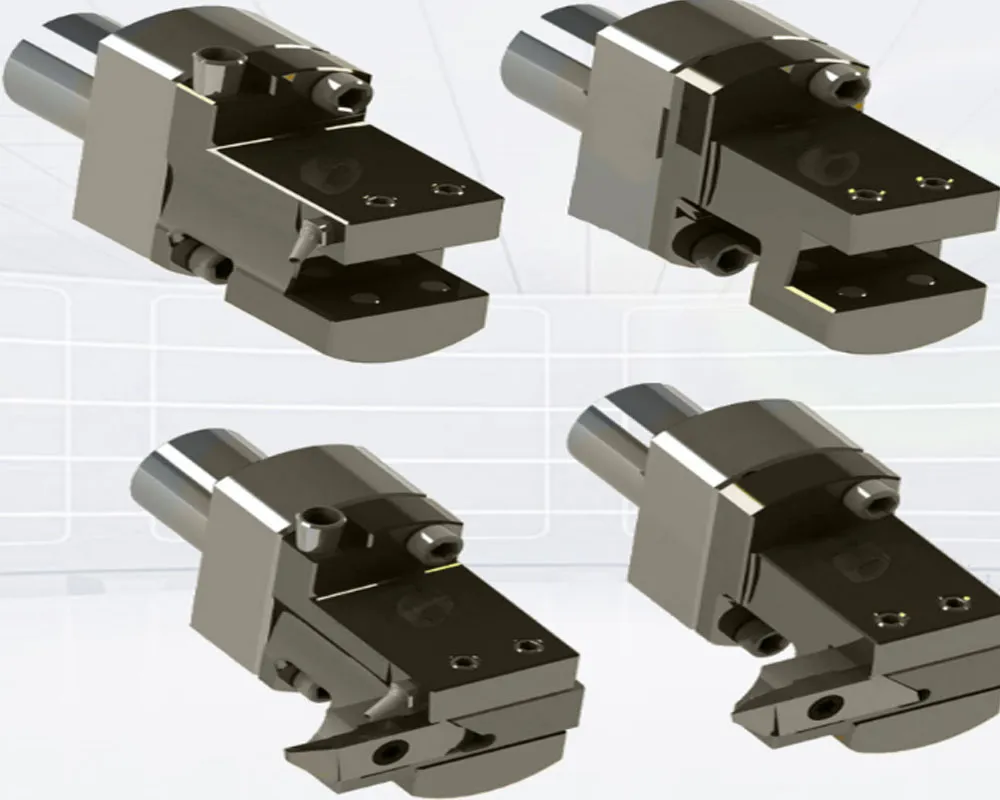

Резцовые блоки

Резцовые блоки для установки в позиции Т31-Т34 для точения в контршпинделе.

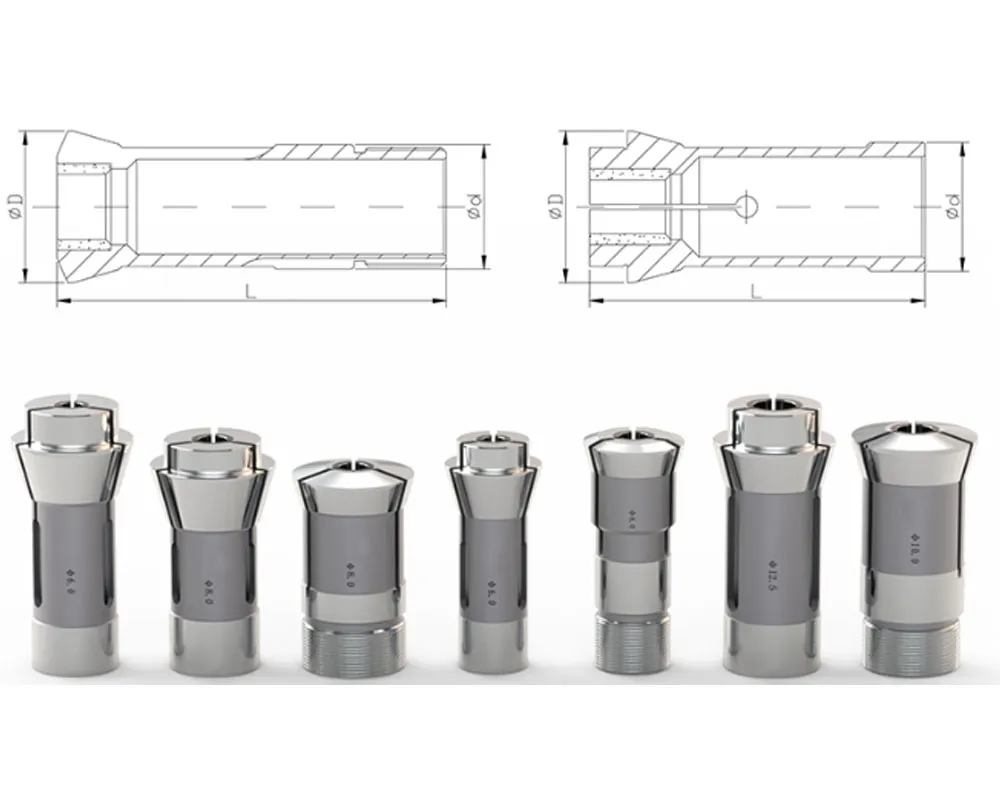

Цанги для установки

Цанги для установки пруткового цилиндрического и шестигранного материала в шпиндель и контршпиндель, а так же в направляющую втулку. Выбираются в зависимости от применяемого материалла.
